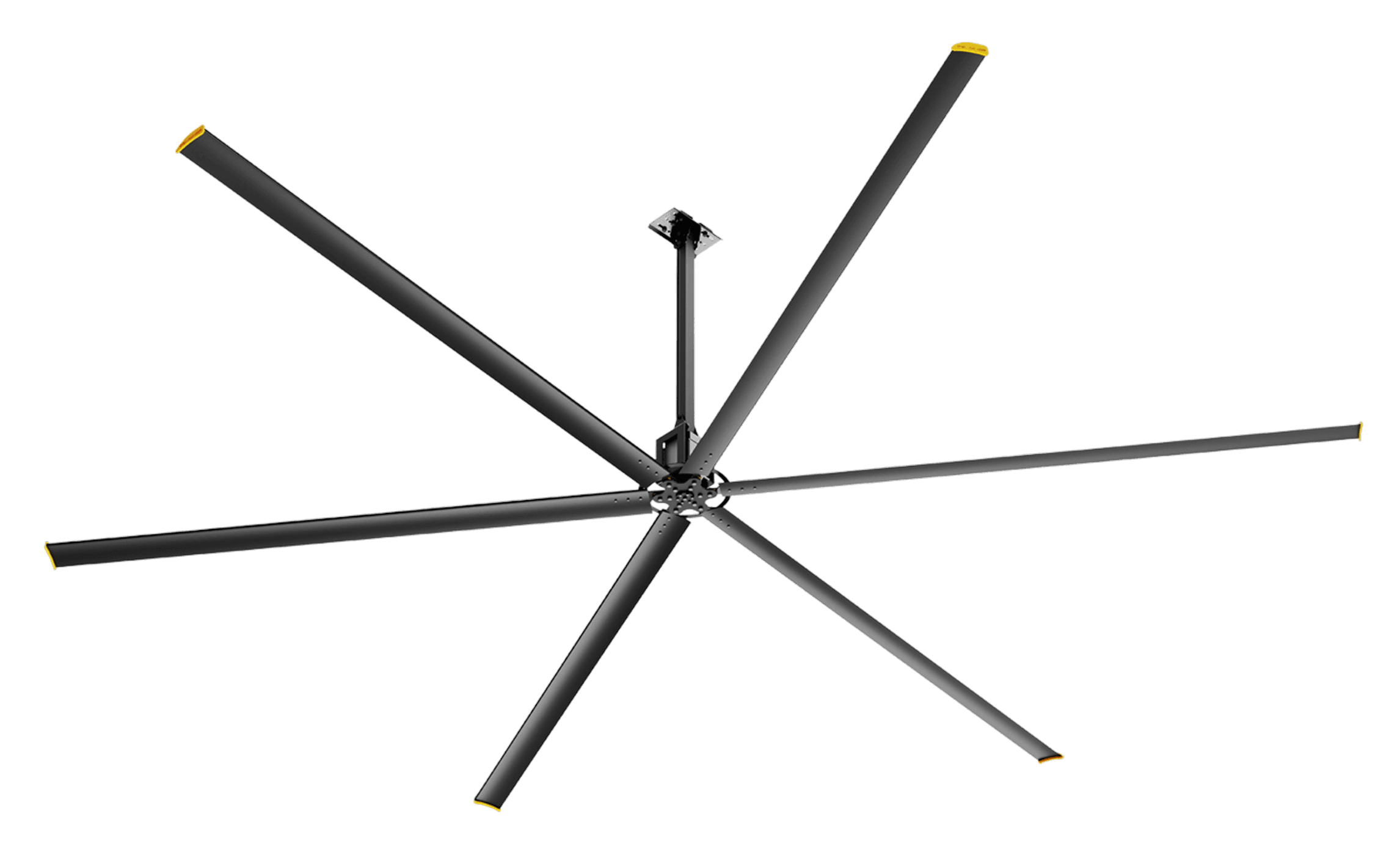

ULTRA 73, 49 제품 동작 예시
Technical Specifications
ULTRA 73, 49
220 ~380 V at the same motor,66poles, gearless, No oil, No cooling, No noise, Compact size, 20% less energy cost save.
66극(pole), 170Nm의 강력한 독일 파워모터
66극 (pole)의 독일 EMF 모터를 채택, 강력한 힘(토크)과 오랜 동작시간에도 과열되지 않아 속도변화없이 지속적인 성능을 발휘합니다.
최고의 기술은 170Nm의 파워를 자랑하며 소비전력은 겨우 1Kw내외 입니다.
타제품 대비 20% 이상의 에너지 효율을 자랑합니다.
모델 사양
사양은 제품 개선에 따라 변경될 수 있으며, 확정 사양은 견적·납품 문서를 기준으로 합니다.
| Model | Diameter (feet/meter) | Input Voltage | Speed (min/max) | Applicable Area (m²) | Torque | Sound level | Max Weight (kg) |
|---|---|---|---|---|---|---|---|
| ULTRA 73 | 24' (7.3m) | 220~380 VAC, 1 phase / 3 phase, 60Hz | 8 / 52rpm | 1,570 | 170Nm (at 55 rpm) | 43dB | 135 |
| ULTRA 67 | 22' (6.7m) | 9 / 60rpm | 1,273 | 130 | |||
| ULTRA 61 | 20' (6.1m) | 10 / 68rpm | 975 | 126 |
| Model | Diameter (feet/meter) | Input Voltage | Speed (min/max) | Applicable Area (m²) | Torque | Sound level | Max Weight (kg) |
|---|---|---|---|---|---|---|---|
| ULTRA 49 | 16' (4.9m) | 220~380 VAC, 1 phase / 3 phase, 60Hz | 11 / 72rpm | 836 | 80Nm (at 135 rpm) | 43dB | 99 |
| ULTRA 42 | 14' (4.2m) | 12 / 79rpm | 734 | 86 | |||
| ULTRA 37 | 12' (3.7m) | 13 / 86rpm | 631 | 72 |
구성품 상세
| Airfoils | Motor | Certifications | Controler | HMI | Other Hardware |
|---|---|---|---|---|---|
| Extruded aluminum (high intensity) | EMF Motor (Designed in Germany / Made in Turkey) | Certification | IN-310 (All in one type) HVLS전용 | VI20시리즈 RJ45 핀연결 원거리/동작시간 제어가능 | Steel plate (10mm~3mm), powder coating (black) |

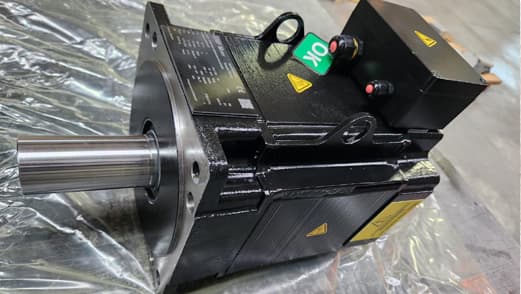

독일 EMF pmsm모터

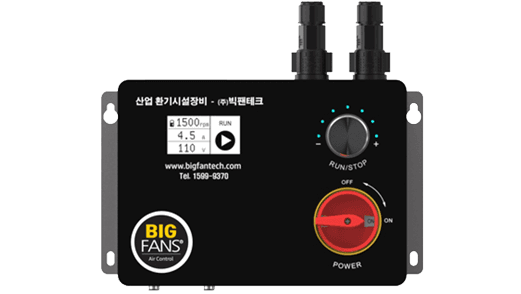

HVLS 전용인버터 (컨트롤러 IN-310)

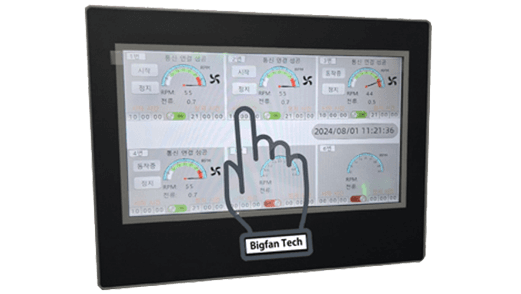

HMI 터치화면 (작동시간 제어가능)

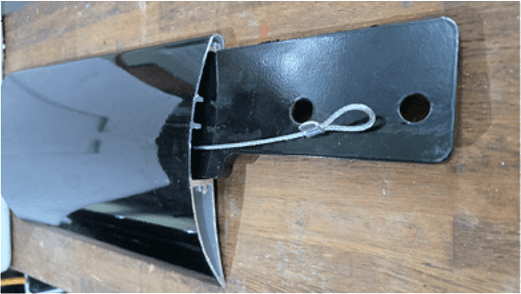

안전 와이어 (날개파손시 낙하대비)
